Sebagai pemasok Katup Kontrol Hidraulik Proporsional, saya telah menyaksikan secara langsung pentingnya memahami bagaimana laju aliran katup ini berubah. Katup kontrol hidraulik proporsional merupakan komponen penting dalam banyak sistem hidraulik, yang memungkinkan kontrol aliran dan tekanan fluida secara presisi. Dalam postingan blog ini, saya akan mempelajari faktor-faktor yang mempengaruhi laju aliran katup kontrol hidrolik proporsional dan bagaimana katup tersebut dapat dioptimalkan untuk aplikasi tertentu.
Memahami Katup Kontrol Hidraulik Proporsional
Sebelum kita membahas perubahan laju aliran, mari kita pahami secara singkat apa itu katup kontrol hidrolik proporsional. Katup ini dirancang untuk mengontrol aliran fluida hidrolik dalam suatu sistem berdasarkan sinyal masukan listrik. Tidak seperti katup on - off tradisional, katup proporsional dapat memberikan laju aliran variabel, yang sebanding dengan sinyal masukan. Hal ini memungkinkan kontrol yang lebih presisi terhadap aktuator hidrolik, seperti silinder dan motor.
Faktor-Faktor yang Mempengaruhi Laju Aliran
Sinyal Masukan

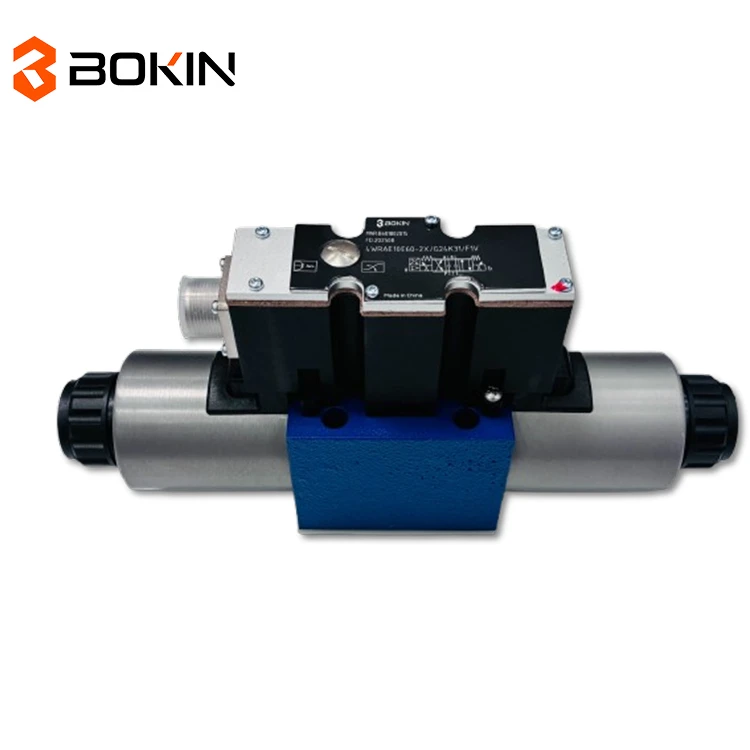

Sinyal input adalah salah satu faktor paling signifikan yang mempengaruhi laju aliran katup kontrol hidrolik proporsional. Posisi spul katup berhubungan langsung dengan sinyal listrik masukan, biasanya dalam bentuk arus (misalnya 4 - 20 mA) atau tegangan (misalnya 0 - 10 V). Ketika sinyal input meningkat, spool bergerak, membuka port katup lebih lebar dan memungkinkan lebih banyak cairan mengalir melalui katup. Misalnya, dalam aKatup Proporsional Hidraulik yang Dioperasikan Langsung Kontrol 4WRAE10 F1 4 - 20mA, laju aliran akan meningkat seiring dengan meningkatnya sinyal masukan 4 - 20 mA. Hubungan antara sinyal masukan dan laju aliran biasanya linier dalam rentang tertentu, namun dapat dipengaruhi oleh faktor lain seperti desain katup dan sifat fluida.
Diferensial Tekanan
Perbedaan tekanan di seluruh katup merupakan faktor penting lainnya. Menurut prinsip Bernoulli, laju aliran melalui katup sebanding dengan akar kuadrat perbedaan tekanan. Ketika perbedaan tekanan antara saluran masuk dan saluran keluar katup meningkat, laju aliran juga meningkat. Namun, hubungan ini tidak selalu jelas, terutama pada katup proporsional, karena desain internal katup dapat memengaruhi responsnya terhadap perubahan tekanan. Misalnya, dalam aKatup Proporsional Hidraulik yang Dioperasikan Pilot 4WRZE10 F1 4 - 20mA Kontrol, tahap pilot dapat mempengaruhi bagaimana katup utama merespons perbedaan tekanan, dan juga laju aliran.
Viskositas Cairan
Viskositas fluida hidrolik memainkan peran penting dalam menentukan laju aliran. Viskositas adalah ukuran resistensi suatu fluida terhadap aliran. Cairan dengan viskositas lebih tinggi memerlukan lebih banyak energi untuk mengalir melalui katup, sehingga dapat mengurangi laju aliran. Di lingkungan dingin, viskositas cairan hidrolik dapat meningkat secara signifikan, sehingga menyebabkan penurunan laju aliran. Sebaliknya, pada lingkungan yang panas, viskositas dapat menurun, sehingga berpotensi meningkatkan laju aliran. Produsen katup sering kali menentukan kisaran viskositas yang direkomendasikan untuk katup mereka guna memastikan kinerja optimal.
Ukuran dan Desain Katup
Ukuran fisik dan desain katup juga mempengaruhi laju aliran. Katup yang lebih besar umumnya memiliki kapasitas aliran yang lebih tinggi dibandingkan katup yang lebih kecil. Desain internal katup, seperti bentuk dan ukuran port serta spool, dapat memengaruhi cara fluida mengalir melalui katup. Misalnya, katup dengan spul yang dirancang dengan baik dapat memberikan respons laju aliran yang lebih linier terhadap sinyal masukan. AKatup Proporsional Hidraulik yang Dioperasikan Langsung Kontrol 4WRAE10 A1 10Vdirancang untuk memberikan kisaran laju aliran tertentu berdasarkan ukuran dan desain internalnya.
Mengukur dan Memantau Laju Aliran
Untuk memastikan pengoperasian yang benar dari katup kontrol hidrolik proporsional, penting untuk mengukur dan memantau laju aliran. Ada beberapa metode untuk mengukur laju aliran, termasuk flow meter. Pengukur aliran dapat dipasang di sistem hidrolik untuk memberikan informasi real-time tentang laju aliran. Data ini dapat digunakan untuk mengatur sinyal masukan ke katup, memastikan laju aliran yang diinginkan tetap terjaga. Selain itu, sistem hidrolik modern sering kali menggunakan sensor dan algoritma kontrol untuk secara otomatis menyesuaikan pengoperasian katup berdasarkan laju aliran yang diukur.
Mengoptimalkan Laju Aliran untuk Aplikasi Tertentu
Aplikasi yang berbeda memiliki persyaratan laju aliran yang berbeda. Misalnya, dalam aplikasi silinder hidrolik berkecepatan tinggi, laju aliran yang tinggi mungkin diperlukan untuk mencapai pergerakan yang cepat. Sebaliknya, dalam aplikasi pemesinan presisi, laju aliran yang lebih stabil dan presisi mungkin diperlukan. Untuk mengoptimalkan laju aliran untuk aplikasi tertentu, langkah-langkah berikut dapat diambil:
- Pilih Katup Kanan: Pilih katup dengan ukuran dan kapasitas aliran yang sesuai untuk aplikasi. Pertimbangkan faktor-faktor seperti laju aliran maksimum yang diperlukan, perbedaan tekanan, dan viskositas fluida.
- Kalibrasi Katup: Kalibrasi katup dengan benar untuk memastikan bahwa sinyal masukan secara akurat sesuai dengan laju aliran yang diinginkan. Ini mungkin melibatkan penyesuaian pengaturan penguatan dan offset katup.
- Memelihara Sistem Hidraulik: Merawat sistem hidrolik secara berkala, termasuk mengganti cairan hidrolik, memeriksa kebocoran, dan memastikan katup dalam keadaan bersih dan berfungsi dengan baik. Sistem yang dirawat dengan baik akan memberikan laju aliran yang lebih konsisten.
Kesimpulan
Laju aliran katup kontrol hidrolik proporsional dipengaruhi oleh beberapa faktor, termasuk sinyal masukan, perbedaan tekanan, viskositas fluida, serta ukuran dan desain katup. Memahami faktor-faktor ini sangat penting untuk memastikan pengoperasian sistem hidrolik dengan benar. Dengan mengukur dan memantau laju aliran dan mengoptimalkan kinerja katup untuk aplikasi tertentu, kita dapat mencapai kontrol aktuator hidrolik yang lebih efisien dan tepat.
Jika Anda tertarik untuk mempelajari lebih lanjut tentang Katup Kontrol Hidraulik Proporsional kami atau memiliki persyaratan khusus untuk aplikasi Anda, jangan ragu untuk menghubungi kami untuk diskusi mendetail. Kami siap membantu Anda menemukan solusi terbaik untuk kebutuhan sistem hidrolik Anda.
Referensi
- Buku Pegangan Tenaga Fluida, berbagai edisi
- Buku teks Desain dan Analisis Sistem Hidraulik
